射出成形樹脂・プラスチック試験片製作

原料（ペレット）の支給材から製作いたします。
⇒試験片加工についてはこちら
⇒ケミトックス新庄試験センターについてはこちら

≪当社取り扱い試験片リスト≫

※(　)内、試験必要サンプル数
試験片の厚みはお客様のご希望で設定可能です

125×13（㎜）		125×13試験片ゲート位置 ^※ に関して・両端タブゲート　・片端タブゲート　・両端サイドゲート・片端サイドゲート・センターゲート　・フィルムゲート　・５点サイドゲート上記いずれかをご指定下さい。 ※：ゲート位置に関してはこちらをクリック
厚み 0.3～8.0（㎜）

･UL94 燃焼性試験　　　HB(6本)、V(20本)、 5V(20本) ･ASTM D3874 ﾎｯﾄﾜｲﾔｰｲｸﾞﾆｯｼｮﾝ試験(15枚) ･ASTM D648 荷重たわみ温度試験(4枚) ･ASTM D790 曲げ強さ試験(8枚)		※＜参考＞サンプルサイズ（125×13） 20本製作の場合＝ペレット最低必要量として3.0kgの御準備をお願い致します。
356×102（mm） ※金型サイズ		ASTM D1822 Type S
厚み 1.0～3.0（㎜）		厚み 0.8～3.2（㎜）

･FMVSS 302, ISO 3795, GB8410 自動車内装材の燃焼性試験 (5枚以上)		･ASTM D1822 引張衝撃試験(15枚)

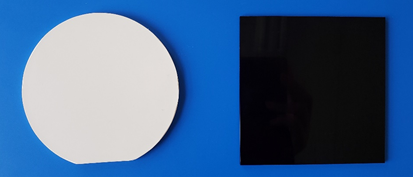

Φ100(㎜)円板		100×100（㎜）
厚み 0.8～7.0（㎜）		厚み 1.0～3.0（㎜）

･ASTM D149 絶縁破壊試験(8枚・16枚) ･ASTM D3638, IEC 60112 　耐トラッキング性(CTI)試験(20～40枚）･IEC 60695-2-10～13 グローワイヤー試験(6～30枚）･ASTM D495 耐アーク試験(8枚)

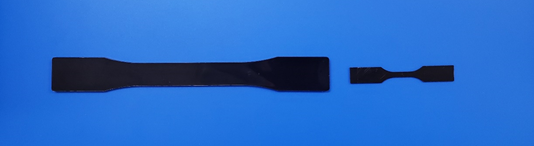

ASTM D638 Type I		ASTM D638 Type V
厚み 1.5～3.2（㎜）		厚み 0.8～3.2（㎜）

･ASTM D638 引張強さ試験(10枚)

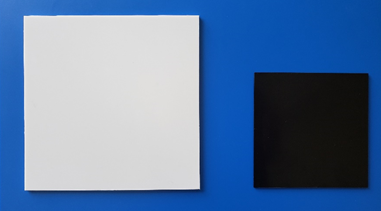

150×150（㎜）		75×75（㎜）
厚み 1.0～5.0（㎜）		厚み 1.0～3.0（㎜）

･UL94 燃焼性試験 (5V板)(12枚)		･スモークチャンバ発煙/毒性試験･ASTM D3638, IEC 60112 耐ﾄﾗｯｷﾝｸﾞ性(CTI)試験　　　　　　　　　　　　　　　(50～100枚) ･IEC 60695-2-10～13 ｸﾞﾛｰﾜｲﾔｰ試験(6～30枚) ･ASTM D495 耐アーク試験(8枚)

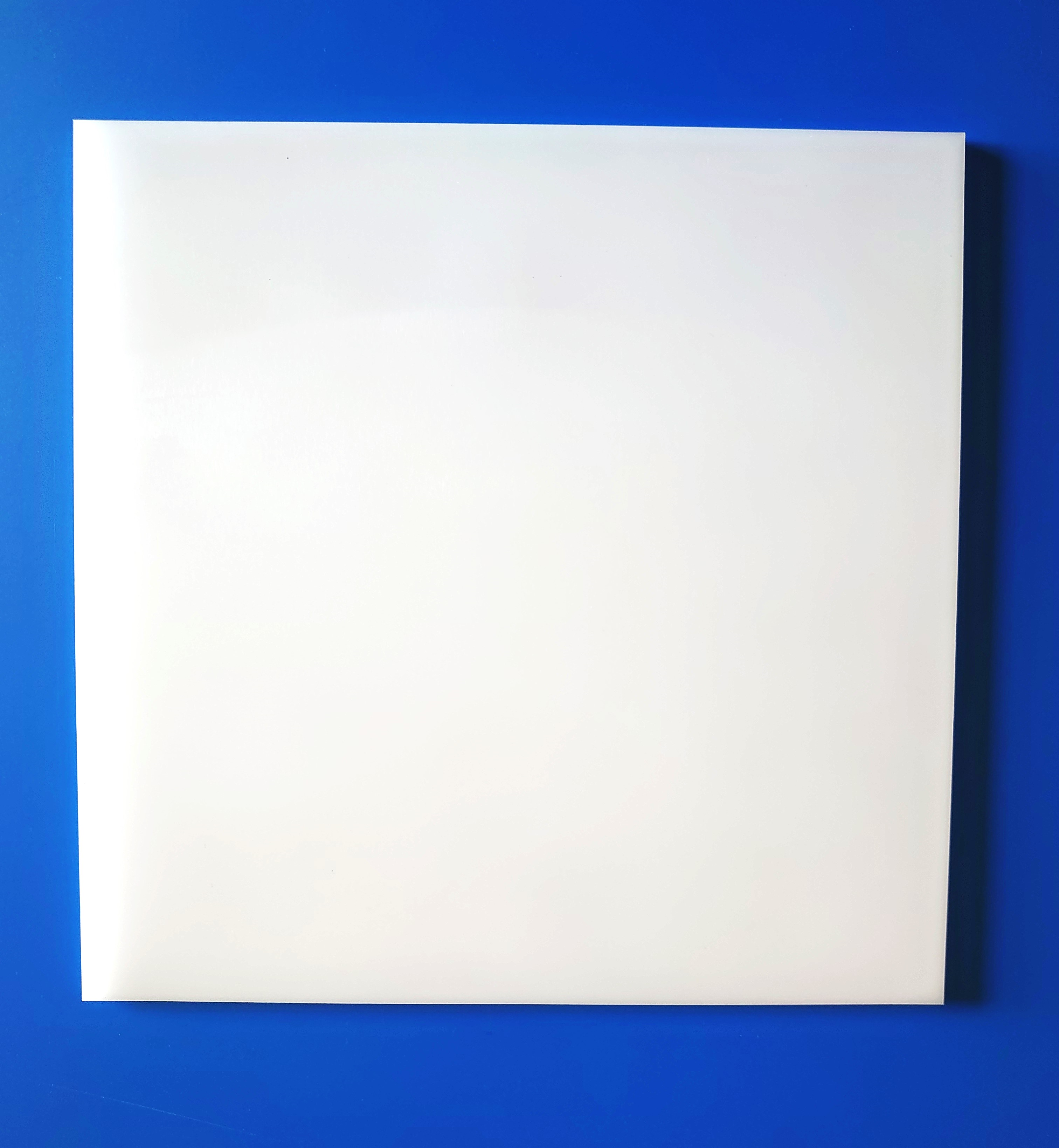

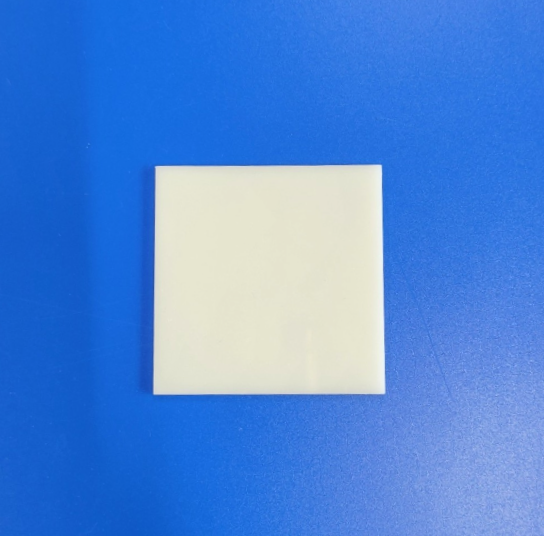

60×60 (㎜)		200×200（㎜）
厚み 1.0～3.0（㎜）		厚み 1.0～5.0（㎜）

･IEC 60695-2-10～13 ｸﾞﾛｰﾜｲﾔｰ試験(6～30枚)		・UL2596 BETR(Battery enclosure thermal runway )熱暴走試験 Tag（Torch and grid）試験　など

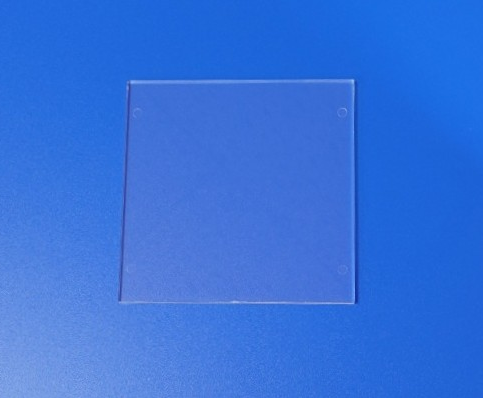

φ100(㎜)円板(AMECA)		100×100(㎜)（鏡面金型）
厚み 1.6～6.4（㎜）		厚み 2.0（㎜）, 3.0（㎜）

･AMECA耐候性評価		・厚みについては別途ご相談下さい

規格に準じた固定厚みの試験片です

80×10（㎜） (ISO/JIS短冊型試験片タイプB1)		ISO 527-2 Type 1A (ISO/JIS多目的試験片タイプA1)
厚み 4.0（㎜）		厚み 4.0（㎜）

･ISO 75-2 (JIS K7191-2) 荷重たわみ温度試験(8枚）･ISO 178 (JIS K7171) 曲げ強さ試験(13枚）･ISO 179-1 (JIS K7111-1) シャルピー衝撃試験(15枚) ･ISO 180 (JIS K7110) アイゾット衝撃試験(15枚)		･ISO 527-2 (JIS K7161-2) 引張強さ試験(15枚)
63.5×12.7（㎜）		130×80（㎜）
厚み 3.2/6.4（㎜）		厚み 3.0（㎜）

･ASTM D256 アイゾット衝撃試験(15枚)		･IEC 60587 傾斜面トラッキング試験(10枚)
60×25（㎜）
厚み 3.2（㎜）

･IEC 60695-10-2 ボールプレッシャー試験(6枚)
